QSFP

QSFP基本概念


　　QSFP（Quad Small Form-factor Pluggable）：四通道SFP接口(QSFP)，QSFP是为了满足市场对更高密度的高速可插拔解决方案的需求而诞生的。

　　这种4通道的可插拔接口传输速率达到了40Gbps。很多XFP中成熟的关键技术都应用到了该设计中。

　　QSFP可以作为一种光纤解决方案，并且速度和密度均优于4通道CX4接口。由于可在XFP相同的端口体积下以每通道10Gbps的速度支持四个通道的数据传输，所以QSFP的密度可以达到XFP产品的4倍，SFP+产品的3倍。具有4通道且密度比CX4高的QSFP接口已经被InfiniBand标准所采用。

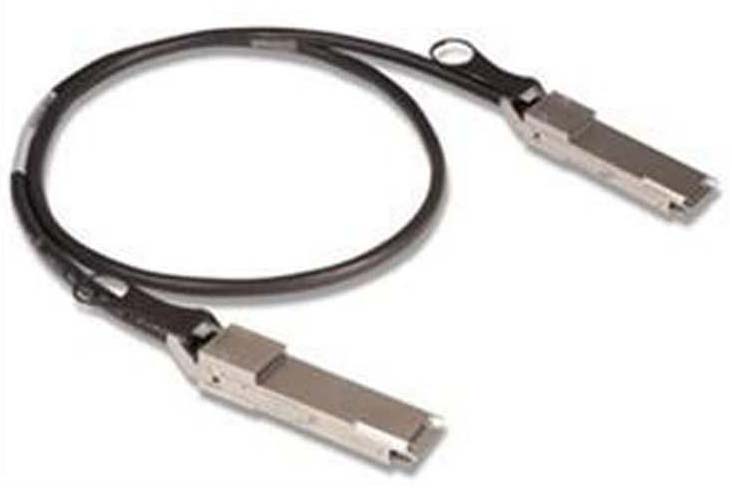

QSFP外形图片

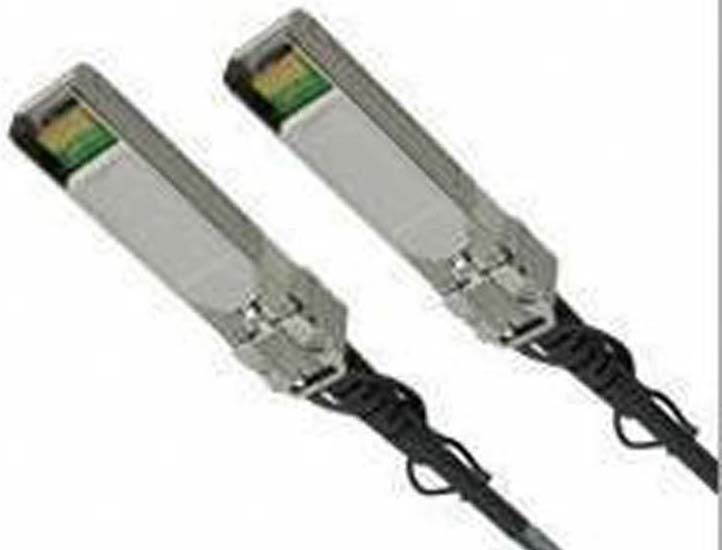

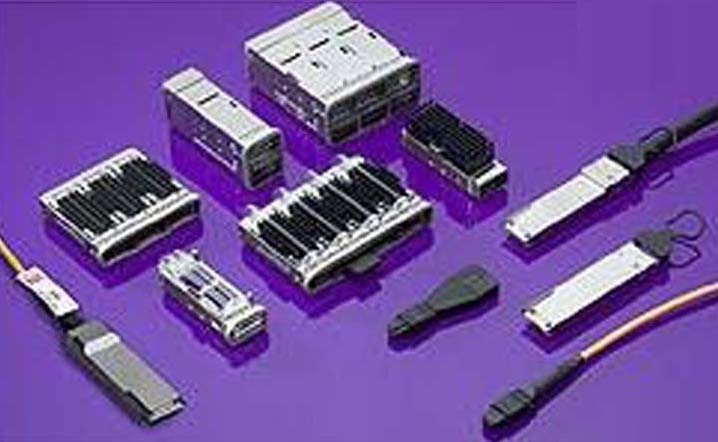

        QSFP Cabel Wire and Connector图片

QSFP接口定义

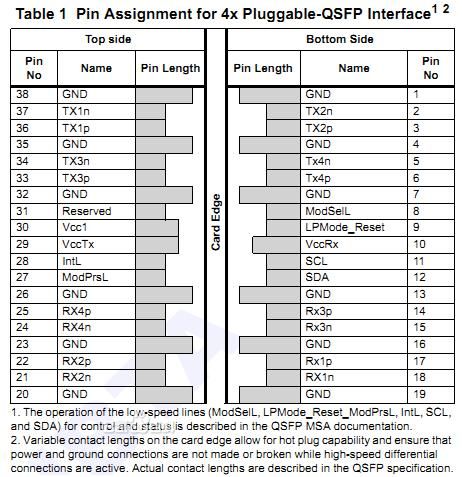

　　Infiniband(tm) 规范中定义的QSFP接口插头的引脚定义如下图所示：

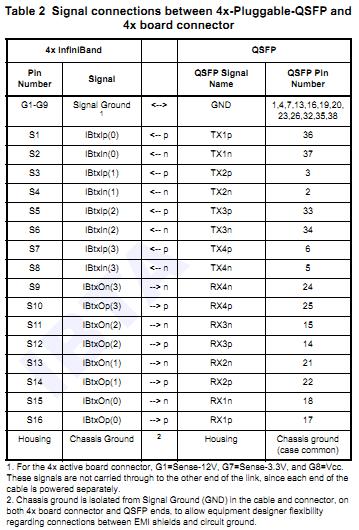

　　infiniband规范中定义的QSFP插座引脚与接口插头引脚之间的对应关系，如下图所示：

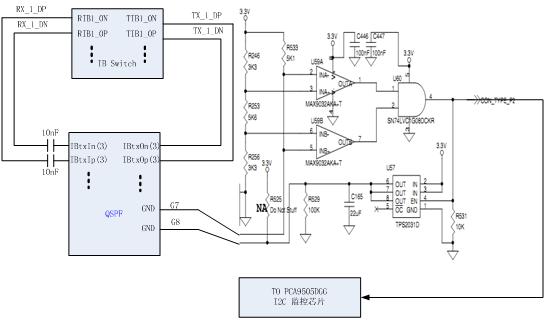

　　QSFP插座接口逻辑电路设计参考：

QSFP接口用途

　　1.交换机，路由器，主机适配器总线

　　2.企业存储

　　3.高密度、高速的I/O

　　4.多通道互连
