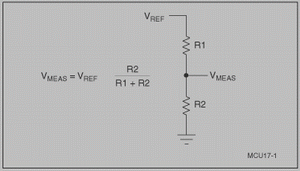

触摸屏包含上下叠合的两个透明层，四线和八线触摸屏由两层具有相同表面电阻的透明阻性材料组成，五线和七线触摸屏由一个阻性层和一个导电层组成，通常还要用一种弹性材料来将两层隔开。当触摸屏表面受到的压力(如通过笔尖或手指进行按压)足够大时，顶层与底层之间会产生接触。所有的电阻式触摸屏都采用分压器原理来产生代表X坐标和Y坐标的电压。如图1，分压器是通过将两个电阻进行串联来实现的。上面的电阻(R1)连接正参考电压(VREF)，下面的电阻(R2)接地。两个电阻连接点处的电压测量值与下面那个电阻的阻值成正比。为了在电阻式触摸屏上的特定方向测量一个坐标，需要对一个阻性层进行偏置：将它的一边接VREF，另一边接地。同时，将未偏置的那一层连接到一个ADC的高阻抗输入端。当触摸屏上的压力足够大，使两层之间发生接触时，电阻性表面被分隔为两个电阻。它们的阻值与触摸点到偏置边缘的距离成正比。触摸点与接地边之间的电阻相当于分压器中下面的那个电阻。因此，在未偏置层上测得的电压与触摸点到接地边之间的距离成正比。
图1
四线触摸屏包含两个阻性层。其中一层在屏幕的左右边缘各有一条垂直总线，另一层在屏幕的底部和顶部各有一条水平总线，见图4。为了在X轴方向进行测量，将左侧总线偏置为0V，右侧总线偏置为VREF。将顶部或底部总线连接到ADC，当顶层和底层相接触时即可作一次测量。
为了在Y轴方向进行测量，将顶部总线偏置为VREF，底部总线偏置为0V。将ADC输入端接左侧总线或右侧总线，当顶层与底层相接触时即可对电压进行测量。图2显示了四线触摸屏在两层相接触时的简化模型。对于四线触摸屏，最理想的连接方法是将偏置为VREF的总线接ADC的正参考输入端，并将设置为0V的总线接ADC的负参考输入端。
图2
五线触摸屏使用了一个阻性层和一个导电层。导电层有一个触点，通常在其一侧的边缘。阻性层的四个角上各有一个触点。为了在X轴方向进行测量，将左上角和左下角偏置到VREF，右上角和右下角接地。由于左、右角为同一电压，其效果与连接左右侧的总线差不多，类似于四线触摸屏中采用的方法。
为了沿Y轴方向进行测量，将左上角和右上角偏置为VREF，左下角和右下角偏置为0V。由于上、下角分别为同一电压，其效果与连接顶部和底部边缘的总线大致相同，类似于在四线触摸屏中采用的方法。这种测量算法的优点在于它使左上角和右下角的电压保持不变；但如果采用栅格坐标，X轴和Y轴需要反向。对于五线触摸屏，最佳的连接方法是将左上角(偏置为VREF)接ADC的正参考输入端，将左下角(偏置为0V)接ADC的负参考输入端。
图3
七线触摸屏的实现方法除了在左上角和右下角各增加一根线之外，与五线触摸屏相同。执行屏幕测量时，将左上角的一根线连到VREF，另一根线接SAR ADC的正参考端。同时，右下角的一根线接0V，另一根线连接SAR ADC的负参考端。导电层仍用来测量分压器的电压。
除了在每条总线上各增加一根线之外，八线触摸屏的实现方法与四线触摸屏相同。对于VREF总线，将一根线用来连接VREF，另一根线作为SAR ADC的数模转换器的正参考输入。对于0V总线，将一根线用来连接0V，另一根线作为SAR ADC的数模转换器的负参考输入。未偏置层上的四根线中，任何一根都可用来测量分压器的电压。
所有的触摸屏都能检测到是否有触摸发生，其方法是用一个弱上拉电阻将其中一层上拉，而用一个强下拉电阻来将另一层下拉。如果上拉层的测量电压大于某个逻辑阈值，就表明没有触摸，反之则有触摸。这种方法存在的问题在于触摸屏是一个巨大的电容器，此外还可能需要增加触摸屏引线的电容，以便滤除LCD引入的噪声。弱上拉电阻与大电容器相连会使上升时间变长，可能导致检测到虚假的触摸。
四线和八线触摸屏可以测量出接触电阻，即图5中的RTOUCH。RTOUCH与触摸压力近似成正比。要测量触摸压力，需要知道触摸屏中一层或两层的电阻。图4中的公式给出了计算方法。需要注意的是，如果Z1的测量值接近或等于0(在测量过程中当触摸点靠近接地的X总线时)，计算将出现一些问题，通过采用弱上拉方法可以有效改善这个问题。
图4
电阻式触摸屏的优点是它的屏和控制系统都比较便宜，反应灵敏度也很好，而且不管是四线电阻触摸屏还是五线电阻触摸屏,它们都是一种对外界完全隔离的工作环境，不怕灰尘和水汽，能适应各种恶劣的环境。它可以用任何物体来触摸,稳定性能较好。缺点是电阻触摸屏的外层薄膜容易被划伤导致触摸屏不可用，多层结构会导致很大的光损失，对于手持设备通常需要加大背光源来弥补透光性不好的问题，但这样也会增加电池的消耗。
