接触器

接触器

又名:contactor
分类: 工控
属性: 产品
最后修改时间: 2013年05月25日
本词条对我有帮助0
能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。

        接触器(Contactor)狭义上是指能频繁关合、承载和开断正常电流及规定的过载电流的开断和关合装置。它应用于电力、配电与用电。接触器广义上是指工业电中利用线圈流过电流产生磁场,使触头闭合,以达到控制负载的电器。接触器由电磁系统(铁心,静铁心,电磁线圈)触头系统(常开触头和常闭触头)和灭弧装置组成。


基本介绍


  在电工学上,因为可快速切断交流与直流主回路和可频繁地接通与大电流控制(某些型别可达800安培)电路的装置,所以经常运用于电动机做为控制对象﹐也可用作控制工厂设备﹑电热器﹑工作母机和各样电力机组等电力负载,接触器不仅能接通和切断电路,而且还具有低电压释放保护作用。接触器控制容量大,适用于频繁操作和远距离控制。是自动控制系统中的重要元件之一。

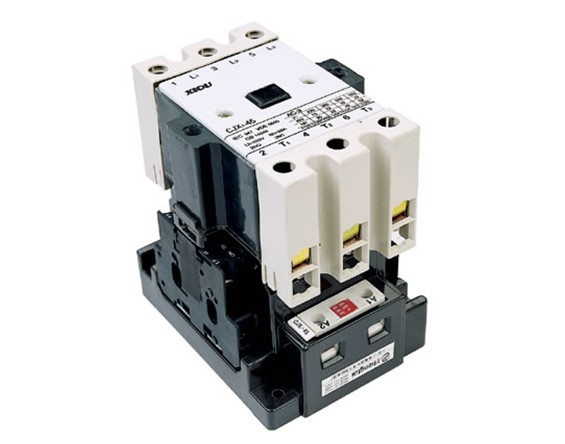

接触器(图1)


     在工业电气中,接触器的型号很多,电流在5A-1000A的不等,其用处相当广泛。


工作原理


     接触器的工作原理是:当接触器线圈通电后,线圈电流会产生磁场,产生的磁场使静铁心产生电磁吸力吸引动铁心,并带动交流接触器点动作,常闭触点断开,常开触点闭合,两者是联动的。当线圈断电时,电磁吸力消失,衔铁在释放弹簧的作用下释放,使触点复原,常开触点断开,常闭触点闭合。直流接触器的工作原理跟温度开关的原理有点相似。

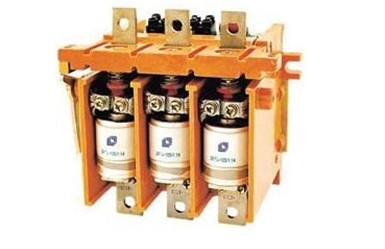

接触器(图2)

主要结构

        交流接触器利用主接点来开闭电路,用辅助接点来导通控制回路。

接触器(图3)


        主接点一般是常开接点,而辅助接点常有两对常开接点和常闭接点,小型的接触器也经常作为中间继电器配合主电路使用。
     交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。
  交流接触器动作的动力源于交流通过带铁芯线圈产生的磁场,电磁铁芯由两个「山」字形的幼硅钢片叠成,其中一个固定铁芯,套有线圈,工作电压可多种选择。为了使磁力稳定,铁芯的吸合面加上短路环。交流接触器在失电后,依靠弹簧复位。
  另一半是活动铁芯,构造和固定铁芯一样,用以带动主接点和辅助接点的闭合断开。
     20安培以上的接触器加有灭弧罩,利用电路断开时产生的电磁力,快速拉断电弧,保护接点。
  接触器具可高频率操作,做为电源开启与切断控制时﹐最高操作频率可达每小时1200次。
  接触器的使用寿命很高,机械寿命通常为数百万次至一千万次,电寿命一般则为数十万次至数百万次。
