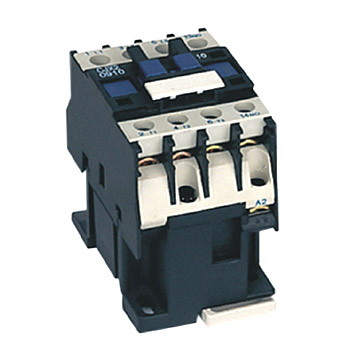

直流接触器

选用方式

直流接触器的选用方式。

工作原理


当接触器线圈通电后，线圈电流产生磁场，使静铁心产生电磁吸力吸引动铁心，并带动触点动作：常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原：常开触点断开，常闭触点闭合


与交流接触器区别


直流接触器，主回路的电流是直流的，一般比较少用，主要用在精密机床上的直流电机控制中。

交流接触器，主回路的电流是交流的，应用非常广泛，大部分用电都是交流的。


过流故障


过流故障可分为加速、减速、恒速过电流。其可能是由于变频器的加减速时间太短、负载发生突变、负荷分配不均，输出短路等原因引起的。这时一般可通过延长加减速时间、减少负荷的突变、外加能耗制动元件、进行负荷分配设计、对线路进行检查。如果断开负载变频器还是过流故障，说明变频器逆变电路已环，需要更换变频器。


过载故障


过载故障包括变频过载和电机过载。其可能是加速时间太短，电网电压太低、负载过重等原因引起的。一般可通过延长加速时间、延长制动时间、检查电网电压等。负载过重，所选的电机和变频器不能拖动该负载，也可能是由于机械润滑不好引起。如前者则必须更换大功率的电机和变频器；如后者则要对生产机械进行检修。


故障小结


1、总之，在设计、安装、使用变频器时一定要遵从变频器使用说明书的指导；
2、各电气设计人员，现场电气调试人员可以在此基础上完善此变频器参考。


选型注意事项


直接接触器的其动作原理与交流接触器相似，但直流分断时感性负载存储的磁场能量瞬时释放，断点处产生的高能电弧，因此要求直流接触器具有一定的灭弧功能。中/大容量直流接触器常采用单断点平面布置整体结构，其特点是分断时电弧距离长，灭弧罩内含灭弧栅。小容量直流接触器采用双断点立体布置结构。


选择接触器时应注意以下几点：

1、主触头的额定电压≥负载额定电压。
2、主触头的额定电流≥1.3倍负载额定电流。
3、线圈额定电压。当线路简单、使用电器较少时，可选用220V 或380V；当线路复杂、使用电器较多或不太安全的场所，可选用36V、110V或127V。
4、接触器的触头数量、种类应满足控制线路要求。
5、操作频率（每小时触头通断次数）。当通断电流较大及通断频率超过规定数值时，应选用额定电流大一级的接触器型号。否则会使触头严重发热，甚至熔焊在一起，造成电动机等负载缺相运行

1．选择直流接触器的类型 直流接触器的类型应根据负载电流的类型和负载的轻重来选择,即是交流负载还是直流负载,是轻负载、一般负载还是重负载.

2．直流接触器主触头的额定电流 直流接触器主触头的额定电流可根据经验公式计算 IN主触头≥PN电机/(1~1.4)UN电机 如果直流接触器控制的电动机启动、制动或反转频繁,一般将接触器主触头的额定电流降一级使用.

3．主触头的额定电压 接触器铭牌上所标电压系指主触头能承受的额定电压,并非吸引线圈的电压,使用时接触器主触头的额定电压应不小于负载的额定电压.

4． 操作频率的选择 操作频率就是指接触器每小时通断的次数.当通断电流较大及通断频率过高时,会引起触头严重过热,甚至熔焊.操作频率若超过规定数值,应选用额定电流大一级的直流接触器.

5． 线圈额定电压的选择 线圈额定电压不一定等于主触头的额定电压,当线路简单,使用电器少时,可直接选用380V或220V的电压,如线路复杂,使用电器超过5h,可用24V、48V或110V电压(1964年国际规定为36V、110V、或127V)的线圈.
