TO-CAN

专业名称：

镭射二极体模组

主要类型：

　　同轴型（Transistor-Outline）

　　双列直插型（Dual-in-line-package）

　　蝶型（Butterfly）

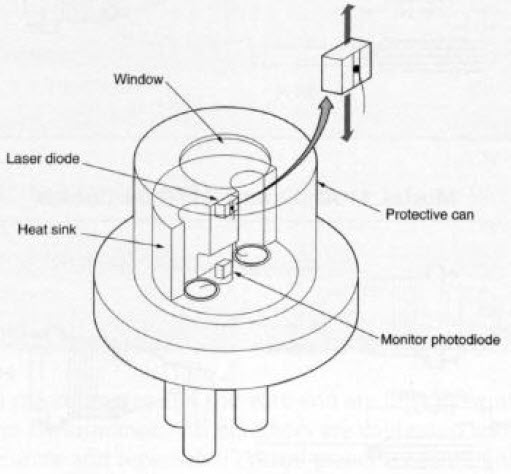

1）同轴型

　　壳体通常为圆柱形，一般用于40Gbit/s的传输系统内。因为其体积小的特点，实现内置制冷比较困难，散热是亟待解决的问题。难以用于大电流下的高功率输出，故而难以用于长距离传输。目前最主要的用途还在于2.5Gbit/s及10Gbit/s短距离传输。但现在已经有同轴带制冷技术在发展，10Gbit/s及20km传输技术已经初步具备。由于其成本低廉，工艺简单，前景极佳。

2）双列直插型

　　壳体通常为长方体，一般用于2.5Gbit/s以下，常用于CATV/LAN/OTDR等通信系统内。通常为14PIN，接收通常为8PIN，分别平均分布于壳体长变长两端，用于短距离传输。

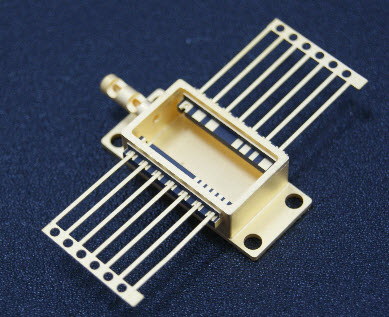

3）蝶型

　　与双列直插的方式相近，区别是双列直插的pin脚与壳体垂直，而蝶型PIN脚与壳体平行。由于蝶形器件的PIN脚扁平，更利于金丝键合，所以结构及实现功能通常比较复杂。如14PIN蝶形激光器，可以内置制冷器、热沉、陶瓷基块、芯片、热敏电阻、背光监控，并且可以支持所有以上部件的键合引线，壳体面积大，散热好，可以用于各种速率及80km长距离传输。
